上个月 Kubernetes 1.20 beta 版的发布记录（release note）里面声明了 kubelet 的 dockershim 模块已经过时了（deprecated），最快将在 1.23 版本中移除，即大约是一年之后。

这本来是个很普通的消息，没想到上周突然冒出了一批抢眼球的文章，说什么 Kubernetes 终于“甩掉”了 Docker ，一时间这条消息被炒得沸沸扬扬。不明就里的用户被吓得战战兢兢，不知所措。

这个 dockershim 其实是 Kubernetes 早期生长的一颗乳牙而已，现在“恒牙”已经长结实了，乳牙自然脱落就好。所以说，移去 dockershim 只是项目发展的必然结果，对用户影响微乎其微，不必多虑。

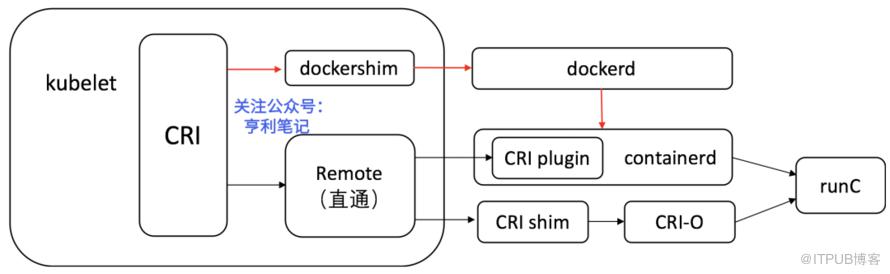

下面是一个简单的示意图，根据笔者在《Harbor权威指南》一书中的插图略微修改而来。Kubernetes 的 kubelet 可以支持多种符合 CRI 规范的运行时（runtime），例如 containerd 和 CRI-O。

而用户熟悉的 Docker（图中的 dockerd）不符合 CRI 规范，因此当年 kubelet 内置了一个模块 dockershim，用来对 Docker 进行 CRI 接口的适配。经过几年的发展，CRI 的运行时已经很成熟了，用户在 Kubernetes 中可以直接使用 containerd或者 CRI-O ，无需再通过 dockershim – dockerd – containerd 绕一圈（图中红色箭头），既费时又费力的。由此可见，dockershim 就是那颗已完成历史使命的乳牙而已，无足轻重了。

至于说 Kubernetes 彻底 “甩掉”了 Docker，也只是耸人听闻罢了。在可见的将来，Kubernetes 都无法真正摆脱 Docker 的影响。

先说说容器运行时，符合 CRI 标准的 containerd，以及底层的 runC，都是从Docker 项目中分拆出来的，蕴含了挥之不去的 Docker 印记。

此外，Docker 最精华的部分并不是容器运行时。因为容器的运行时归根到底仅仅是 Linux 内核功能的调用而已，Docker 的容器运行时是可以被替代的。

Docker 最具革命性的创新，是应用程序的封装方式，即容器镜像的格式定义。笔者在 2015 年文章中就旗帜鲜明地指出，Docker的核心价值是容器镜像。容器镜像是真正改变世界的技术，这个观点至今仍然未变。Kubernetes 上跑的容器，离不开 Docker 镜像的使用。

截至2020年初，Docker Hub 中的镜像累计下载了 1300 亿次，用户创建了约 600 万个容器镜像库。  -- 摘自《Harbor权威指南》

Docker 镜像格式已是实际上的标准， OCI 的镜像规范是以 Docker 镜像格式为蓝本制定的，在大多数情况下两者是兼容的。开发者平时用到的“Docker”，除了可以运行容器之外，还有一个重要的功能就是构建容器镜像（例如 docker build），是上图中 dockerd 提供的主要功能之一。这部分面向开发者的功能在运行环境中确实用处不大，是 dockershim 被移除的原因之一。

因为镜像的格式已经标准化了，除了 Docker 以外，其他工具也可以构建镜像，如红帽的 Podman 等，但这些工具万变不离其宗，依然（必须）使用 Docker 开创的镜像格式标准。

Docker 公司有个著名的口号：“Build, Ship and Run”，翻译过来就是三个动词：“构建、传送和运行”，简练地描绘出了应用开发的精髓，其中隐含的意思是：构建镜像、传送镜像和运行镜像，一切皆以镜像为中心。OCI 组织对应有三个规范，分别与上述三个动词对应，即镜像规范（构建）、运行时规范（运行）和正在制定的分发规范（传送）。镜像是容器应用的关键技术，围绕镜像的一系列管理工作将是实际运维中的重要组成部分，这也是我们当初创建 Harbor 开源项目所希望解决的问题。

Kubernetes 还将在较长时间内使用 Docker 创立的技术和规范。为帮助读者理解，下面摘录《Harbor权威指南》第1章的部分内容，介绍各种容器运行时之间的关系。本公众号后续文章将给大家解释容器镜像的各种原理，请关注本号的文章更新。

Harbor 是原创于中国、广泛应用于全球的云原生开源项目，主要的维护者和贡献者均来自中国。《Harbor权威指南》是第一本全面介绍 Harbor 云原生制品仓库的书籍，由 Harbor 项目维护者和贡献者编写。双十二期间在京东、当当等网站半价优惠中。

容器的运行时 （《Harbor权威指南》节选）

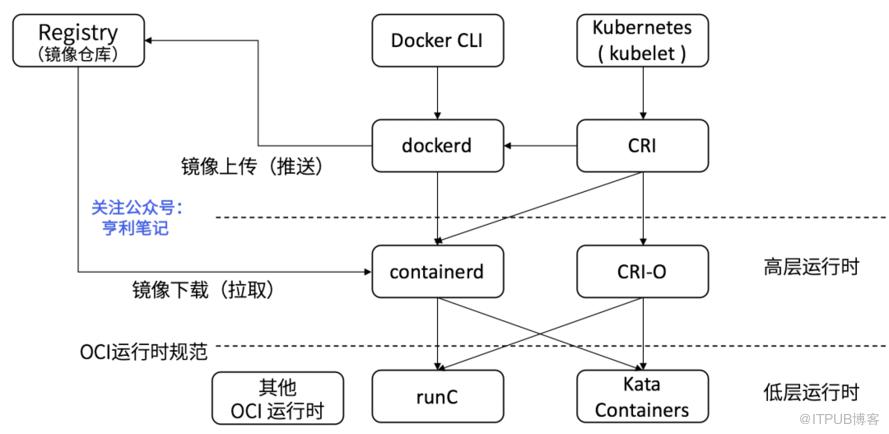

Linux提供了命名空间和控制组两大系统功能，它们是容器的基础。但是，要把进程运行在容器中，还需要有便捷的 SDK 或命令来调用 Linux 的系统功能，从而创建出容器。容器的运行时（runtime）就是容器进程运行和管理的工具。容器运行时分为低层运行时和高层运行时，功能各有侧重。低层运行时主要负责运行容器，可在给定的容器文件系统上运行容器的进程；高层运行时则主要为容器准备必要的运行环境，如容器镜像下载和解压并转化为容器所需的文件系统、创建容器的网络等，然后调用低层运行时启动容器。主要的容器运行时的关系如下图所示。

OCI运行时规范成立于 2015 年的 OCI 是Linux基金会旗下的合作项目，以开放治理的方式制定操作系统虚拟化（特别是Linux容器）的开放工业标准，主要包括容器镜像格式和容器运行时（runtime）。初始成员包括 Docker、亚马逊、谷歌和VMware等公司。OCI成立之初，Docker 公司为其捐赠了容器镜像格式和运行时的草案及相应的实现代码。原来属于Docker 的 libcontainer 项目被捐赠给OCI，成为独立的容器运行时项目 runC。OCI 运行时规范定义了容器配置、运行时和生命周期的标准，主流的容器运行时都遵循OCI运行时的规范，从而提高系统的可移植性和互操作性，用户可根据需要进行选择。首先，容器启动前需要在文件系统中按一定格式存放所需的文件。OCI运行时规范定义了容器文件系统包（filesystem bundle）的标准，在OCI运行时的实现中通常由高层运行时下载 OCI 镜像，并将OCI镜像解压成OCI运行时文件系统包，然后 OCI 运行时读取配置信息和启动容器里的进程。OCI运行时文件系统包主要包括以下两部分。

config.json：这是必需的配置文件，存放于文件系统包的根目录下。OCI运行时规范对Linux、Windows、Solaris和虚拟机4种平台的运行时做了相应的配置规范。

容器的根文件系统：容器启动后进程所使用的根文件系统，由 config.json 中的root.path属性确定该文件系统的路径，通常是“rootfs/”。

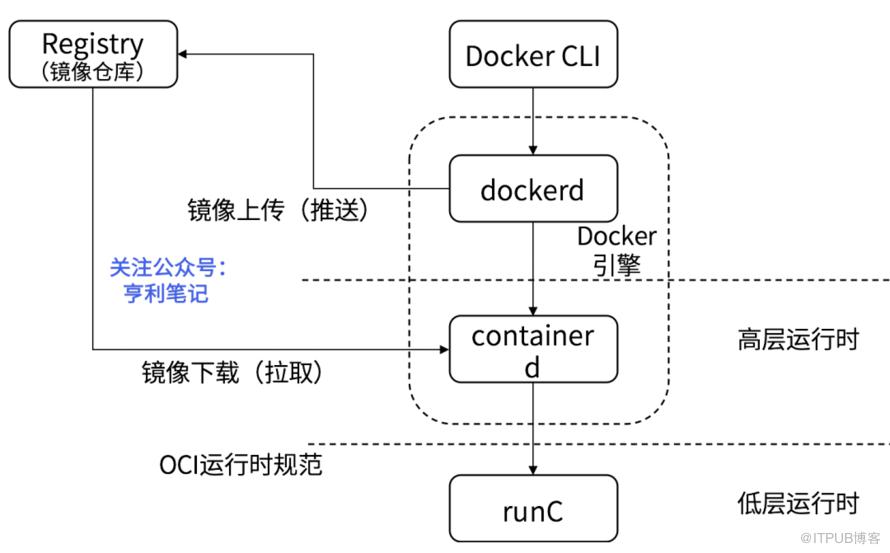

然后，在定义文件系统包的基础上，OCI运行时规范制定了运行时和生命周期管理规范。生命周期定义了容器从创建到删除的全过程。runCrunC 是 OCI 运行时规范的参考实现，也是最常用的容器运行时，被其他多个项目使用，如 containerd 和CRI-O等。runC也是低层容器运行时，开发人员可通过runC实现容器的生命周期管理，避免烦琐的操作系统调用。根据OCI运行时规范，runC不包括容器镜像的管理功能，它假定容器的文件包已经从镜像里解压出来并存放于文件系统中。runC创建的容器需要手动配置网络才能与其他容器或者网络节点连通，为此可在容器启动之前通过OCI定义的事件钩子来设置网络。由于runC提供的功能比较单一，复杂的环境需要更高层的容器运行时来生成，所以runC常常成为其他高层容器运行时的底层实现基础。containerd在OCI成立时，Docker公司把其Docker项目拆分为runC的低层运行时及高层运行时功能。2017年，Docker公司把这部分高层容器运行时的功能集中到containerd项目里，捐赠给云原生计算基金会。containerd 已经成为多个项目共同使用的高层容器运行时，提供了容器镜像的下载和解压等镜像管理功能，在运行容器时，containerd先把镜像解压成OCI的文件系统包，然后调用runC运行容器。containerd提供了API，其他应用程序可以通过API与containerd交互。“ctr”是containerd的命令行工具，和“docker”命令很相像。但作为容器运行时，containerd只注重在容器运行等方面，因而不包含开发者使用的镜像构建和镜像上传镜像仓库等功能。DockerDocker引擎是最早流行也是最广泛使用的容器运行时之一，是一个容器管理工具，架构如下图所示。Docker的客户端（命令行CLI工具）通过API调用容器引擎Docker Daemon（dockerd）的功能，完成各种容器管理任务。

Docker 引擎在发布时是一个单体应用，所有功能都集中在一个可执行文件里，后来按功能分拆成 runC 和 containerd 两个不同层次的运行时，分别捐献给了OCI和CNCF。上面两节已经分别介绍了runC和containerd的主要特点，剩下的dockerd就是Docker公司维护的容器运行时。dockerd同时提供了面向开发者和面向运维人员的功能。其中，面向开发者的命令主要提供镜像管理功能。容器镜像一般可由Dockerfile构建（build）而来。Dockerfile是一个文本文件，通过一组命令关键字定义了容器镜像所包含的基础镜像（base image）、所需的软件包及有关应用程序。在Dockerfile编写完成以后，就可以用“docker build”命令构建镜像了。下面是一个Dockerfile的简单例子：

FROM ubuntu:18.04

EXPOSE 8080

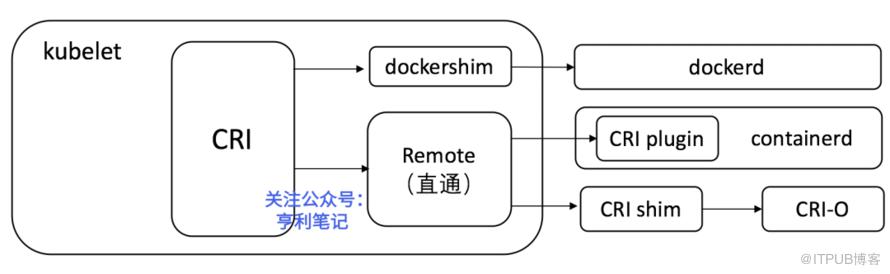

CMD ["nginx", "-g", "daemon off;"]容器的镜像在构建之后被存放在本地镜像库里，当需要与其他节点共享镜像时，可上传镜像到镜像仓库（Registry）以供其他节点下载。Docker还提供了容器存储和网络映射到宿主机的功能，大部分由containerd实现。应用的数据可以被保存在容器的私有文件系统里面，这部分数据会随着容器一起被删除。对需要数据持久化的有状态应用来说，可用数据卷Volume的方式导入宿主机上的文件目录到容器中，对该目录的所有写操作都将被保存到宿主机的文件系统中。Docker可以把容器内的网络映射到宿主机的网络上，并且可以连接外部网络。CRI和CRI-OKubernetes是当今主流的容器编排平台，为了适应不同场景的需求，Kubernetes需要有使用不同容器运行时的能力。为此，Kubernetes从1.5版本开始，在kubelet中增加了一个容器运行时接口CRI（Container Runtime Interface），需要接入Kubernetes的容器运行时必须实现CRI接口。由于kubelet的任务是管理本节点的工作负载，需要有镜像管理和运行容器的能力，因此只有高层容器运行时才适合接入CRI。CRI和容器运行时的关系如下图所示。

CRI和容器运行时之间需要有个接口层，通常称之为shim（垫片），用以匹配相应的容器运行时。由于 Docker运行时被普遍使用，它的CRI shim被称为dockershim，内置在Kubernetes 的 kubelet 中，由 Kubernetes 项目组开发和维护。其他运行时则需要提供外置的shim。containerd 从1.1版本开始内置了CRI plugin，不再需要外置shim来转发请求，因此效率更高。在安装 Docker 的最新版本时，会自动安装 containerd，所以在一些系统中，Docker 和 Kubernetes 可以同时使用 containerd 来运行容器，但是二者的镜像用了命名空间隔离，彼此是独立的，即镜像不可以共用。因为Docker 和 containerd常常同时存在，因此在不需要使用Docker的系统中只安装 containerd 即可。containerd最早是为 Docker 设计的代码，包含一些用户相关的功能。相比之下，CRI-O是替代Docker或者containerd的高效且轻量级的容器运行时方案，是CRI的一个实现，能够运行符合OCI规范的容器，所以被称为CRI-O。CRI-O是原生为生产系统运行容器设计的，有个简单的命令行工具供测试用，但并不能进行容器管理。CRI-O支持OCI的容器镜像格式，可以从容器镜像仓库中下载镜像。CRI-O支持runC和Kata Containers这两种低层容器运行时。
