系统集成，即ShardingSphere 和 Spring 框架的集成。

ShardingSphere实现两种系统集成机制：

命名空间（namespace），扩展 Spring Schema 来实现与 Spring 框架集成编写自定义 starter 组件完成与 Spring Boot 集成

1 基于命名空间集成 Spring

扩展性角度，基于 XML Schema 的扩展机制常见而实用。Spring允许我们自定义 XML 结构，并且用自己的 Bean 解析器解析。通过对 Spring Schema 的扩展，ShardingSphere 可以完成与 Spring 框架的有效集成。

1.1 基于命名空间集成 Spring 的通用开发流程

基于命名空间机制实现与 Spring 的整合，开发通常采用固定流程：

编写业务对象编写XSD文件编写BeanDefinitionParser实现类编写NamespaceHandler实现类编写 spring.handlers 和 spring.schemas 配置文件

1.2 ShardingSphere 集成 Spring

ShardingSphere存在两个“spring-namespace”结尾的代码工程：

sharding-jdbc-spring-namespace

sharding-jdbc-orchestration-spring-namespace

关注编排治理相关功能的集成，相对简单。命名空间机制的实现过程也基本一致，因此，以 sharding-jdbc-spring-namespace 为例讨论。

sharding-jdbc-spring-namespace又包含:

普通分片读写分离数据脱敏

三块核心功能的集成内容，实现也都是采用类似方式，因此也不重复说明，以普通分片为例介绍。

1.3 SpringShardingDataSource

专门用于与 Spring 进行集成的业务对象类：

public class SpringShardingDataSource extends ShardingDataSource

{

    public SpringShardingDataSource(final Map<String, DataSource> dataSourceMap, final ShardingRuleConfiguration shardingRuleConfiguration, final Properties props) throws SQLException

{

        super(dataSourceMap, new

 ShardingRule(shardingRuleConfiguration, dataSourceMap.keySet()), props);

    }

}

只是对 ShardingDataSource 的简单封装，无任何实际操作。

1.4 配置项标签的定义类

定义标签的名称。ShardingSphere的这些类都以“BeanDefinitionParserTag”结尾，如ShardingDataSourceBeanDefinitionParserTag：

public final class ShardingDataSourceBeanDefinitionParserTag

{

    public static final String ROOT_TAG = "data-source"

;

    public static final String SHARDING_RULE_CONFIG_TAG = sharding-rule

";

    public static final String PROPS_TAG = " props

";

 public static final String DATA_SOURCE_NAMES_TAG = " data-source-names

";

 public static final String DEFAULT_DATA_SOURCE_NAME_TAG = " default-data-source-name

";

    public static final String TABLE_RULES_TAG = " table-rules

";

    …

}

定义一批 Tag、Attribute。可以对照如下所示的基于 XML 的配置示例来对这些定义的配置项进行理解：

<sharding:data-source id="shardingDataSource">        <sharding:sharding-rule data-source-names="ds0,ds1">            <sharding:table-rules>                <sharding:table-rule …/>             <sharding:table-rule …/>

             …

            </sharding:table-rules>

            …

        </sharding:sharding-rule></sharding:data-source>

在 sharding-jdbc-spring-namespace 代码工程的 META-INF/namespace 文件夹找到 sharding.xsd 文件，其基本结构：

<xsd:schema xmlns="http://shardingsphere.apache.org/schema/shardingsphere/sharding"            xmlns:xsd="http://www.w3.org/2001/XMLSchema"            xmlns:beans="http://www.springframework.org/schema/beans"            xmlns:encrypt="http://shardingsphere.apache.org/schema/shardingsphere/encrypt"            targetNamespace="http://shardingsphere.apache.org/schema/shardingsphere/sharding"            elementFormDefault="qualified" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"            xsi:schemaLocation="http://shardingsphere.apache.org/schema/shardingsphere/encrypt http://shardingsphere.apache.org/schema/shardingsphere/encrypt/encrypt.xsd">    <xsd:import namespace="http://www.springframework.org/schema/beans" schemaLocation="http://www.springframework.org/schema/beans/spring-beans.xsd" />    <xsd:import namespace="http://shardingsphere.apache.org/schema/shardingsphere/encrypt" schemaLocation="http://shardingsphere.apache.org/schema/shardingsphere/encrypt/encrypt.xsd"/>    <xsd:element name="data-source">        <xsd:complexType>            <xsd:all>                <xsd:element ref="sharding-rule" />                <xsd:element ref="props" minOccurs="0" />            </xsd:all>            <xsd:attribute name="id" type="xsd:string" use="required" />        </xsd:complexType> </xsd:element>

 …

</xsd:schema>

“data-source”这 element包含“sharding-rule”和“props”这两个子 element。

“data-source”还包含一个“id”属性。对“sharding-rule”，可有很多内嵌的属性，sharding.xsd 文件中对这些属性都做了定义。

sharding.xsd 中通过使用 xsd:import 标签还引入两个 namespace：

Spring 中的http://www.springframework.org/schema/beansShardingSphere 自身的http://shardingsphere.apache.org/schema/shardingsphere/encrypt，该命名空间的定义位于与 sharding.xsd 同目录下的 encrypt.xsd文件中

有了业务对象类、XSD 文件的定义，来看 NamespaceHandler 实现类 ShardingNamespaceHandler：

public final class ShardingNamespaceHandler extends NamespaceHandlerSupport

{

  @Overridepublic void init() {        registerBeanDefinitionParser(ShardingDataSourceBeanDefinitionParserTag.ROOT_TAG, new ShardingDataSourceBeanDefinitionParser());  registerBeanDefinitionParser(ShardingStrategyBeanDefinitionParserTag.STANDARD_STRATEGY_ROOT_TAG, new

 ShardingStrategyBeanDefinitionParser());  …   } }

直接使用 registerBeanDefinitionParser 方法来完成标签项与具体的 BeanDefinitionParser 类之间的对应关系。

看ShardingDataSourceBeanDefinitionParser#parseInternal：

@Overrideprotected AbstractBeanDefinition parseInternal(final Element element, final ParserContext parserContext)

{

     //构建针对 SpringShardingDataSource 的 BeanDefinitionBuilder        BeanDefinitionBuilder factory = BeanDefinitionBuilder.rootBeanDefinition(SpringShardingDataSource.class)

;

       //解析构造函数中的 DataSource 参数

        factory.addConstructorArgValue(parseDataSources(element));

//解析构造函数中 ShardingRuleConfiguration 参数        factory.addConstructorArgValue(parseShardingRuleConfiguration(element));       //解析构造函数中 Properties 参数

        factory.addConstructorArgValue(parseProperties(element, parserContext));

        factory.setDestroyMethodName("close"

);

        return

 factory.getBeanDefinition();

}

自定义一个 BeanDefinitionBuilder 并将其绑定到前面定义的业务对象类 SpringShardingDataSource。然后，通过三个 addConstructorArgValue 方法的调用，分别为 SpringShardingDataSource 构造函数中所需的 dataSourceMap、shardingRuleConfiguration 以及 props 参数进行赋值。

parseDataSources方法private Map<String, RuntimeBeanReference> parseDataSources(final Element element)

{

        Element shardingRuleElement = DomUtils.getChildElementByTagName(element, ShardingDataSourceBeanDefinitionParserTag.SHARDING_RULE_CONFIG_TAG);

        List<String> dataSources = Splitter.on(","

).trimResults().splitToList(shardingRuleElement.getAttribute(ShardingDataSourceBeanDefinitionParserTag.DATA_SOURCE_NAMES_TAG));

        Map<String, RuntimeBeanReference> result = new

 ManagedMap<>(dataSources.size());

        for

 (String each : dataSources) {

            result.put(each, new

 RuntimeBeanReference(each));

        }

        return

 result;

}

获取配置的“ds0,ds1”字符串并拆分，然后基于每个代表具体 DataSource 的名称构建 RuntimeBeanReference 对象并进行返回，这样就可以把在 Spring 容器中定义的其他 Bean 加载到 BeanDefinitionBuilder。

最后，在 META-INF 目录提供spring.schemas 文件：

http\://shardingsphere.apache.org/schema/shardingsphere/sharding/sharding.xsd=META-INF/namespace/sharding.xsd

http\://shardingsphere.apache.org/schema/shardingsphere/masterslave/master-slave.xsd=META-INF/namespace/master-slave.xsd

http\://shardingsphere.apache.org/schema/shardingsphere/encrypt/encrypt.xsd=META-INF/namespace/encrypt.xsd

spring.handlers 内容：

http\://shardingsphere.apache.org/schema/shardingsphere/sharding=org.apache.shardingsphere.shardingjdbc.spring.namespace.handler.ShardingNamespaceHandler

http\://shardingsphere.apache.org/schema/shardingsphere/masterslave=org.apache.shardingsphere.shardingjdbc.spring.namespace.handler.MasterSlaveNamespaceHandler

http\://shardingsphere.apache.org/schema/shardingsphere/encrypt=org.apache.shardingsphere.shardingjdbc.spring.namespace.handler.EncryptNamespaceHandler

ShardingSphere 中基于命名空间机制与 Spring 进行系统集成的实现过程介绍完。

2 自定义 starter 集成 Spring Boot

ShardingSphere提供：

sharding-jdbc-spring-boot-startersharding-jdbc-orchestration-spring-boot-starter

Spring Boot先关注 META-INF 的 spring.factories 文件。Spring Boot 提供

2.1 SpringFactoriesLoader 类

类似SPI 机制，只不过以服务接口命名的文件放在 META-INF/spring.factories，对应 Key 为 EnableAutoConfiguration。

SpringFactoriesLoader 查找所有 META-INF/spring.factories 下的配置文件，把 Key=EnableAutoConfiguration 对应配置项通过反射，实例化为配置类并加载到容器。如sharding-jdbc-spring-boot-starter 中的文件内容：

org.springframework.boot.autoconfigure.EnableAutoConfiguration=\

org.apache.shardingsphere.shardingjdbc.spring.boot.SpringBootConfiguration

SpringBootConfiguration类就会在 Spring Boot 启动过程中都能够通过 SpringFactoriesLoader 被加载到运行时环境。

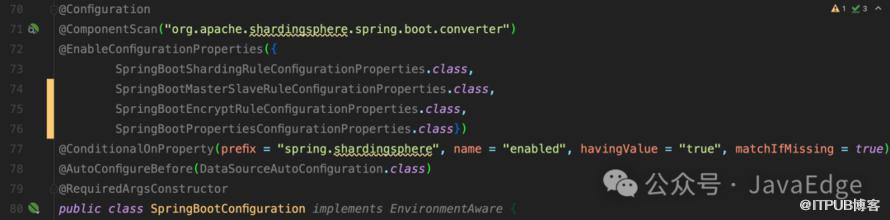

2.2 SpringBootConfiguration的注解

@Configuration：表明该类是一个配置类，可启动组件扫描，将@Bean 注解的实例化为 bean@ComponentScan：扫描基于 @Component 等注解所标注的类所在包下的所有需要注入的类，并把相关 Bean 定义批量加载到IoC容器

需扫描的包路径位于另一工程sharding-spring-boot-util的org.apache.shardingsphere.spring.boot.converter 包。

@EnableConfigurationProperties 注解：使添加 @ConfigurationProperties 注解的类生效

Spring Boot 中，若某类只用 @ConfigurationProperties 注解，然后该类没有在扫描路径下或没使用 @Component 等注解，就会导致无法被扫描为 bean，须在配置类使用 @EnableConfigurationProperties 注解去指定这个类，才能使 @ConfigurationProperties 生效，并作为一个 bean 添加进 spring 容器。

@EnableConfigurationProperties 注解包含四个具体的ConfigurationProperties，如SpringBootShardingRuleConfigurationProperties定义，直接继承 sharding-core-common 的 YamlShardingRuleConfiguration：

@ConfigurationProperties(prefix = "spring.shardingsphere.sharding"

)

public class SpringBootShardingRuleConfigurationProperties extends YamlShardingRuleConfiguration

{

}

@ConditionalOnProperty，只有当所提供的属性属于 true 时才实例化 Bean。

@AutoConfigureBefore用在类名上，标识在加载当前类之前需要加载注解中所设置的配置类。明确在加载 SpringBootConfiguration 类之前，Spring Boot 会先加载 DataSourceAutoConfiguration。这作用与创建各种 DataSource 相关。

2.3 SpringBootConfiguration 中的功能

ShardingSphere对外入口就是各种 DataSource，因此SpringBootConfiguration中提供一批创建不同 DataSource 的入口方法，如shardingDataSource：

@Bean@Conditional(ShardingRuleCondition.class

)

public DataSource shardingDataSource() throws SQLException

{

        return ShardingDataSourceFactory.createDataSource(dataSourceMap, new

 ShardingRuleConfigurationYamlSwapper().swap(shardingRule), props.getProps());

}

该方法上添加两个注解：

@Bean@Conditional 注解，只有满足指定条件的情况下才加载这 Bean。@Conditional 注解设置了一个 ShardingRuleCondition：public final class ShardingRuleCondition extends SpringBootCondition

{

    @Override    public ConditionOutcome getMatchOutcome(final ConditionContext conditionContext, final AnnotatedTypeMetadata annotatedTypeMetadata)

{

        boolean isMasterSlaveRule = new

 MasterSlaveRuleCondition().getMatchOutcome(conditionContext, annotatedTypeMetadata).isMatch();

        boolean isEncryptRule = new

 EncryptRuleCondition().getMatchOutcome(conditionContext, annotatedTypeMetadata).isMatch();

        return isMasterSlaveRule || isEncryptRule ? ConditionOutcome.noMatch("Have found master-slave or encrypt rule in environment"

) : ConditionOutcome.match();

    }

}

标准的 SpringBootCondition，实现 getMatchOutcome 抽象方法。代表一种用于注册类或加载 Bean 的条件。ShardingRuleCondition 类的实现上分别调用MasterSlaveRuleCondition、EncryptRuleCondition 判断是否满足这两个 SpringBootCondition。对ShardingRuleCondition，只有在两个条件都不满足的情况下才被加载。

SpringBootConfiguration 实现 Spring 的 EnvironmentAware 接口。Spring Boot中，当一个类实现了 EnvironmentAware 接口并重写setEnvironment，在代码工程启动时就可获得 application.properties 配置文件中各个配置项的属性值。SpringBootConfiguration#setEnvironment ：

@Overridepublic final void setEnvironment(final Environment environment)

{

        String prefix = "spring.shardingsphere.datasource."

;

        for

 (String each : getDataSourceNames(environment, prefix)) {

            try

 {

                dataSourceMap.put(each, getDataSource(environment, prefix, each));

            } catch (final

 ReflectiveOperationException ex) {

                throw new ShardingException("Cant find datasource type!"

, ex);

            } catch (final

 NamingException namingEx) {

                throw new ShardingException("Cant find JNDI datasource!"

, namingEx);

            }

        }

}

获取“spring.shardingsphere.datasource.name”或“spring.shardingsphere.datasource.names”配置项，然后根据该配置项中所指定的 DataSource 信息构建新的 DataSource 并加载到 dataSourceMap 这个 LinkedHashMap。

spring.shardingsphere.datasource.names=ds0,ds1

spring.shardingsphere.datasource.ds0.type=com.alibaba.druid.pool.DruidDataSource

spring.shardingsphere.datasource.ds0.driver-class-name=com.mysql.jdbc.Driver

spring.shardingsphere.datasource.ds0.url=jdbc:mysql://localhost/ds0

spring.shardingsphere.datasource.ds0.username=root

spring.shardingsphere.datasource.ds0.password=root

spring.shardingsphere.datasource.ds1.type=com.alibaba.druid.pool.DruidDataSource

spring.shardingsphere.datasource.ds1.driver-class-name=com.mysql.jdbc.Driver

spring.shardingsphere.datasource.ds1.url=jdbc:mysql://localhost/ds1

spring.shardingsphere.datasource.ds1.username=root

spring.shardingsphere.datasource.ds1.password=root

3 总结

如需要实现一个自定义的框架或工具类，从面向开发人员的角度讲，最好能与 Spring 等主流的开发框架进行集成，以便提供最低的学习和维护成本。与 Spring 框架的集成过程都有固定的开发步骤，就可模仿 ShardingSphere 中的做法自己实现这些步骤。

FAQ

Q：ShardingSphere 集成 Spring Boot 时，SpringBootConfiguration 类上的注解有哪些，分别起啥作用？

在集成 ShardingSphere 和 Spring Boot 时，通常在 SpringBootConfiguration 类上使用以下几个注解：

@SpringBootApplication

@Configuration：表明这个类是一个 Spring 配置类，可以定义 Spring beans。@EnableAutoConfiguration：启用 Spring Boot 的自动配置机制，尝试根据类路径下的 jar 包和已定义的 beans 自动配置 Spring 应用程序。@ComponentScan：告诉 Spring 扫描 @Component (包括 @Service, @Repository, @Controller 等) 注解所在的包，以便发现和注册这些 beans。作用：这是一个组合注解，包含了 @Configuration, @EnableAutoConfiguration, 和 @ComponentScan 三个注解的功能。详细解释：

@EnableTransactionManagement

作用：启用 Spring 的注解驱动的事务管理功能，允许在方法上使用 @Transactional 注解进行事务管理。

@ShardingSphereDataSource

作用：这是一个 ShardingSphere 提供的注解，用于创建和配置 ShardingSphere 的数据源，支持分库分表和读写分离等功能。详细解释：该注解的具体作用包括配置 ShardingSphere 的数据源策略、分片策略、读写分离策略等。

典型的 SpringBootConfiguration 类：

import

 org.apache.shardingsphere.driver.api.yaml.YamlShardingSphereDataSourceFactory;

import

 org.springframework.boot.SpringApplication;

import

 org.springframework.boot.autoconfigure.SpringBootApplication;

import

 org.springframework.context.annotation.Bean;

import

 org.springframework.transaction.annotation.EnableTransactionManagement;

import

 javax.sql.DataSource;

import

 java.io.File;

@SpringBootApplication@EnableTransactionManagementpublic class SpringBootConfiguration

{

    public static void main(String[] args)

{

        SpringApplication.run(SpringBootConfiguration.class, args)

;

    }

    @Bean    public DataSource dataSource() throws Exception

{

        // 假设有一个 sharding 配置文件 sharding-databases-tables.yaml        return YamlShardingSphereDataSourceFactory.createDataSource(new File("path/to/sharding-databases-tables.yaml"

));

    }

}

详解各个注解的作用

@SpringBootApplication

@Configuration：将类标识为配置类，可以用来定义 Spring beans。@EnableAutoConfiguration：启用 Spring Boot 自动配置，这样 Spring Boot 会根据类路径下的 jar 包和已定义的 beans 自动配置 Spring 应用。@ComponentScan：告诉 Spring 在指定包下扫描 @Component 注解的类并注册这些类为 Spring beans。

@EnableTransactionManagement

允许使用 @Transactional 注解来管理事务，使得可以通过注解的方式声明事务的范围。

@ShardingSphereDataSource

配置 ShardingSphere 数据源，使得可以使用 ShardingSphere 提供的分库分表和读写分离功能。这个注解需要结合具体的 ShardingSphere 配置来使用，如上面的 YamlShardingSphereDataSourceFactory.createDataSource 方法。

通过这些注解，可以快速且简洁地配置和使用 ShardingSphere 与 Spring Boot 集成，利用 Spring Boot 的自动配置和管理功能，加上 ShardingSphere 的分库分表和读写分离功能，构建一个高效且可扩展的分布式数据库系统。
