上一节主要介绍了 Spring Cloud 中使用 Hystrix 来做服务的熔断与降级处理，确保整个系统正常运行，而不至于发生“雪崩效应”。那么如果我们想在一个可视化界面来监控这些服务，该怎么做呢？

1. Hystrix Dashboard 监控

除了隔离依赖服务的调用以外，Hystrix 还提供了准实时的调用监控（Hystrix Dashboard），Hystrix 会持续记录所有通过 Hystrix 发起的请求的执行信息，并以统计报表和图形的形式展示给用户，包括每秒执行多少请求，有多少成功或者失败等。Spring Cloud 也提供了 Hystrix Dashboard 的整合，对监控内容转化成可视化界面。

2. 如何监控？实际落地操作

我们新建一个工程：microservice-order-consumer-hystrix-dashboard，用来完成可视化监控。端口号设置为 9002。

2.1 导入监控相关的依赖

首先要导入 dashboard 的依赖：

<dependencies>    <!-- hystrix -->    <dependency>        <groupId>org.springframework.cloud</groupId>        <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>    </dependency>    <dependency>        <groupId>org.springframework.cloud</groupId>        <artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>    </dependency></dependencies>

2.2 添加启动注解

在启动类中，需要添加 @EnableHystrixDashboard 注解。

@SpringBootApplication@EnableHystrixDashboardpublic class OrderConsumerHystrixDashboard

{

   public static void main(String[] args)

{

       SpringApplication.run(OrderConsumerHystrixDashboard.class, args);

   }

}

2.3 服务提供方需要添加监控依赖

在服务提供方，也需要添加一个 Spring Boot 监控依赖：

<!-- spring boot actuator 监控信息 --><dependency>    <groupId>org.springframework.boot</groupId>    <artifactId>spring-boot-starter-actuator</artifactId></dependency>

2.4 测试一下

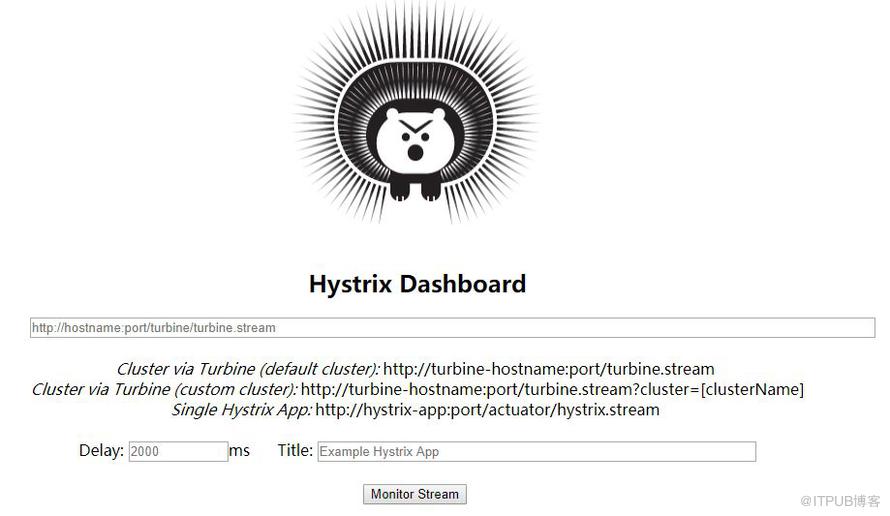

OK，这样的话，hystrix dashboard 就基本配置好了，启动一下我们新建的这个监控项目，在浏览器中输入：http://localhost:9002/hystrix ，如果出现下面的这只豪猪兄，那说明 dashboard 没有问题。

3. 如何来监控其他服务

OK，上面我们能正常启动豪猪兄了，但是如何监控其他服务呢？我们以带有 hystrix 的订单提供服务为例（端口号为8001）。如果要实现被监控，我们需要在被监控的服务上做一些准备。

3.1 依赖导入

首先在这个订单服务上添加 hystrix 依赖（当然了，该8001端口的订单提供服务已经添加过了该依赖了）：

<!-- hystrix --><dependency>    <groupId>org.springframework.cloud</groupId>    <artifactId>spring-cloud-starter-netflix-hystrix</artifactId></dependency>

3.2 启动类注解

在启动类上添加注解：@EnableCircuitBreaker

@SpringBootApplication@EnableEurekaClient@MapperScan("com.itcodai.springcloud.dao"

)

@EnableCircuitBreakerpublic class OrderProvider01

{

   public static void main(String[] args)

{

       SpringApplication.run(OrderProvider01.class, args);

   }

}

3.3 application.yml 配置文件

最后，在配置文件中开启指标流端点，这个在后面监控时候需要用到，下文再来描述。

# 配置hystrix dashboard的url访问# 开启指标流端点

management:

 endpoints:

   web:

     exposure:

       include: hystrix.stream

3.4 测试一下

万事俱备，只欠东风了，接下来我们来测试一下效果。首先：使用8001端口的订单服务为例，首先启动eureka集群，然后启动带有hsytrix的订单服务，我们在浏览器里输入 http://localhost:8001/provider/order/get/1 可以获取订单服务信息，确定订单服务正常。

然后打开 http://localhost:9002/hystrix 能出现豪猪兄，说明 dashboard 没有问题。

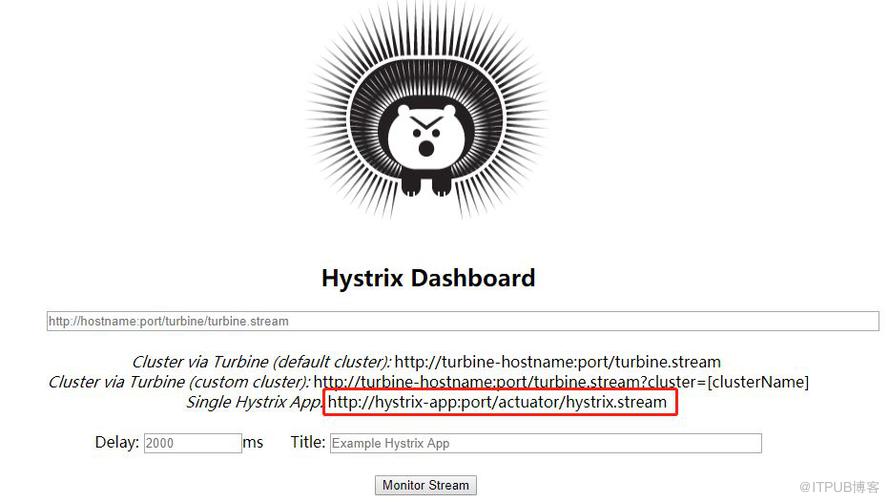

我们看到，这个url 就是用来监控某个服务的状态，上面在application.yml文件里配置的url就是作用于此，我们新打开一个浏览器窗口，输入：http://localhost:8001/actuator/hystrix.stream，可以看到一直在刷一些信息，这些信息就是该服务相关接口的信息，但是很不直观，接下来我们看一下直观的效果。

在豪猪兄的页面输入http://localhost:8001/actuator/hystrix.stream， delay延迟设置为2000（2秒），Title自己取个名字即可。打开后即可在可视化页面监控 8001 这个端口的接口调用信息，我们调用两个接口：

http://localhost:8001/provider/order/get/1

http://localhost:8001/provider/order/get/list

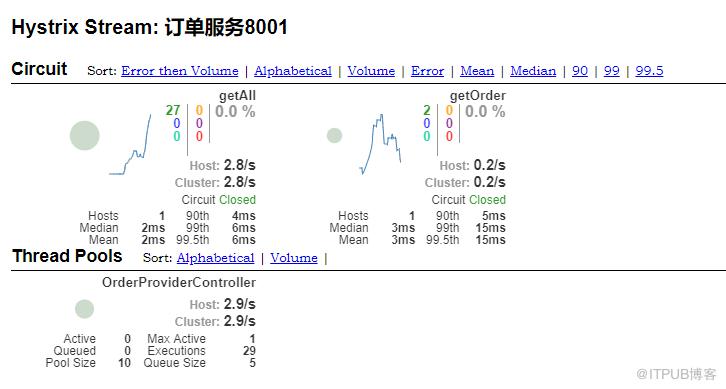

多次刷新几次调用，可以看到可视化界面的一些信息，如下：

从这个监控仪表盘中可以很清楚的看到服务被调用的状态，至于如何看，不同的部分表示什么？大家可以去百度一下，解释的很清楚，这里不再赘述。

注意一下：Hystrix dashboard 面板正常显示，所监控的接口方法上必须要有 @HystrixCommand 注解，否则会一直显示 Loading，这是一个注意的地方。
